Numérisation photogrammétrie par drones de l'église de Brancourt en Laonnois dans l'Aisne (Picardie)


Modéle 3d numérique de l'Eglise de Brancourt en Laonnois par dronesbtp

Modèle 3d numérique texturé de l'Eglise de Brancourt en Laoonnois grâce à la photogrammétrie par drone.

L'Eglise de Brancourt en Laonnois a été reconstruite en 1930 suite à sa destruction pendant la 1ère guerre mondiale, par l'Architecte Mûller.

Les plans de l'Eglise montre un plan en T renversé, qui unit dans un même massif placé à l'Ouest, fonds baptismaux et clocher. Derrière vinet prendre place le rectangle d'une nef à trois travées. La disposition en T, dont l'architecte est familier, donne une ampleur particulière à l'élévation principale, asymétrique, qui associe à un pignon la tour carrée d'un clocher.


Modélisation en 3 dimensions de l'Eglise de Brancourt en Laonnois par dronesbtp

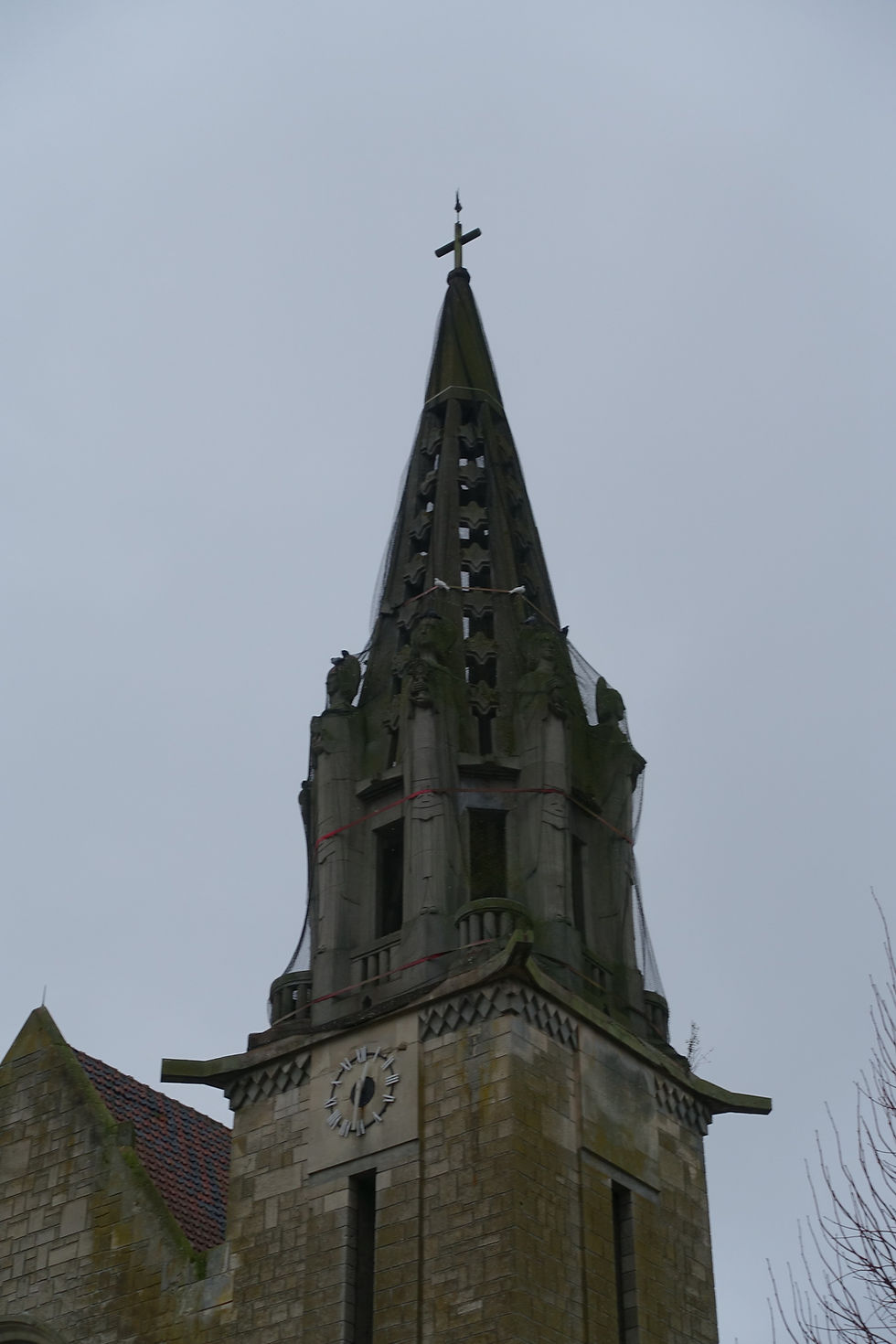

Le clocher

Le pignon, vaste, éclairé d'un simple oculus qui en résume le décor, affirme l'horizontale par une ligne de fenêtres basses. La tour massive du clocher, évidée sur deux cotés pour ménager un accès, s'élève de l'angle sud-ouest. Se détachant de la nef, elle est couronnée d'un tambour et d'une flêche en béton dont la conception réalise de manière très ornemental, la fusion du décor et de la structure vers laquelle on tendait alors. Faisant corps avec les piliers du tambour, huit angess'en détachent pour étirer vers le ciel le triangle étroit de leurs ailes, qui se rejoignent au sommet. Dans les jours de cette charpente sont disposées des étoiles.


Il y a presque dix ans, le clocher en béton et très endommagé par le temps et les intempéries? a été recouvert d'un filet géant de protection afin d'empêcher les chutes d'éléments.

Dans le cadre d'une rénovation future, l'architecte du patrimoine Pascal Brassart a été missionné pour réaliser un diagnostic de l'édifice. Nous avons été missionné afin de réaliser le relevé numérique extérieur par drone.

A partir de 1700 clichés photos, nous avons réalisé le traitement dans un logiciel de photogrammétrie et reconstitué un nuage de dense 58 millions de points. A partir de ce relevé, nous avons reconstruit le modèle 3d numérique texturé de l'édifice et l'ensembles des ortho-photos plan des façades avec des détails de l'ordre de 3 mm/pixel.


Photogrammétrie drones Normandie Picardie par dronesbtp


Ortho-photo plans à l'échelle sous Auto-cad d'une façade de l'Eglise.

L'ensemble des documents fournis par drones BTP permet de réaliser la modélisation en 3 dimensions et en deux dimensions de l'Eglise afin de faire des insepctions techniques, des visites virtuelles.

La société drones Btp est spécialisée dans la numérisation extérieure par photogrammétrie drone et intérieure par photogrammétrie terrestre, pour la réalisation de modèle 3D numériques ("jumeau numérique) dans la construction et les travaux publiques. Nous intervenons en région Picardie, Normandie et dans le grand Ouest de la France.
